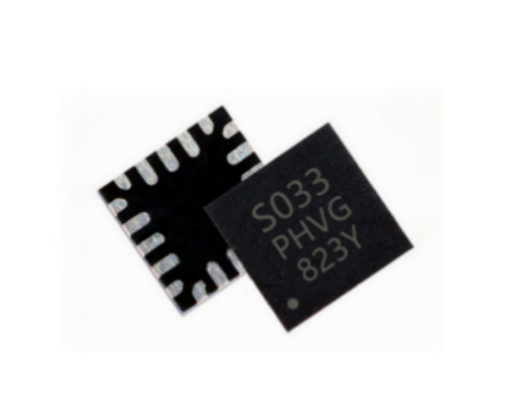

意法半導體STM8S003F3U6TR微控制器的工作原理、參數、應用和引腳封裝
意法半導體生產的STM8S003F3U6TR值線8位微控制器提供8 KB的閃存程序存儲器，以及集成的真實數據EEPROM。在STM8S微控制器系列中被稱為低密度器件。
STM8S003F3U6TR價值線設備具有以下優點：性能、穩健性和降低系統成本。
真正的數據EEPROM支持高達100000次寫入/擦除周期，先進的核心和外圍設備采用最先進的技術以16 MHz的時鐘頻率制造，強大的I/O，具有獨立時鐘源的獨立看門狗和時鐘安全系統，確保了設備的性能和穩健性。
由于具有高系統集成水平的內部時鐘振蕩器、看門狗和褐色重置，系統成本得以降低。
參數
CPU頻率：16MHz
Flash存儲器：8KB
3RAM存儲器：1KB
4信接口：SPI、I2C、UART
5定時器：16位定時器、看門狗定時器
ADC：10位ADC，最大采樣速率為1.5Msps
作電壓范圍：2.95V-5.5V
封裝：UFQFPN-20
應用
家電：空調、洗衣機、冰箱
工業控制：PLC、工業自動化控制器、電機控制器
汽車電子：車載音響、車載導航、車載電子控制單元
安防：門禁控制器、監控?cái)z像頭、安防報警器

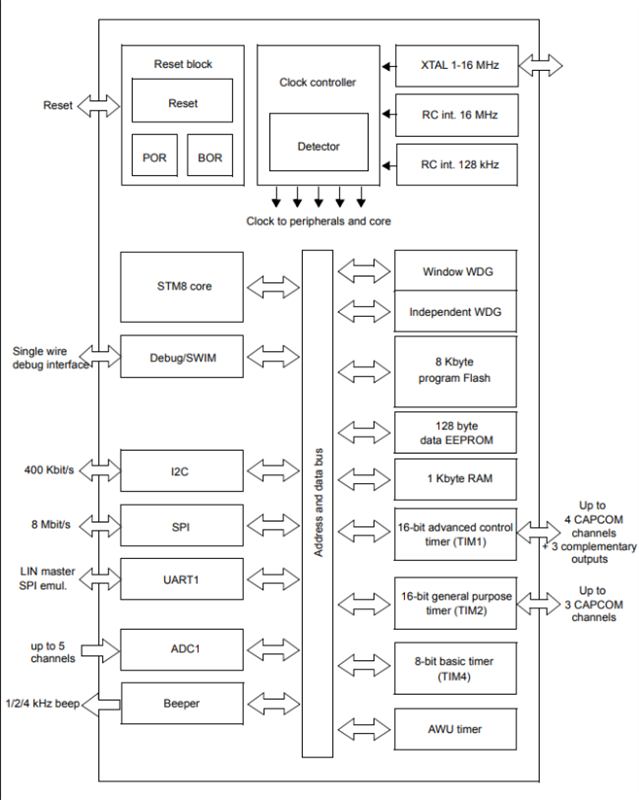

方框圖

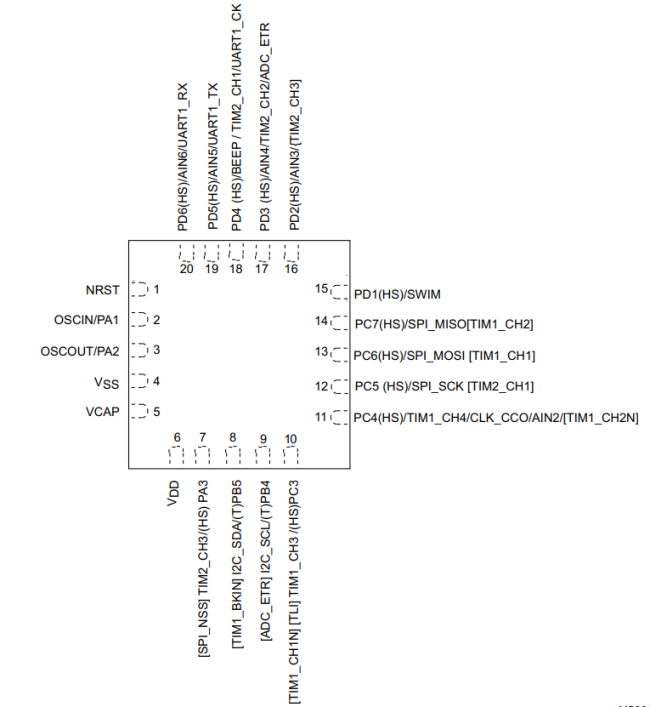

引腳
如果貴司有芯片采購需求可通過聯系客服：4008-622-911或關注我司獲取芯片產品規格書、價格或芯片樣品（樣品：終端廠家專享，需提供公司名稱）。
