NCA9306-DVSR器件是一款采用使能(EN)輸入的雙路雙向I2C和SMBus電壓電平轉換器，可以在1.2V到5V之間實現雙向電壓轉換而無須使用方向引腳。此開關具有低導通狀態電阻(RON)，可以在最短傳播延遲情況下建立連接。當EN為高電平時，轉換器開關打開，并且SCL1和SDA1 I/O被分別連接至SCL2和SDA2 I/O，從而實現端口間的雙向數據流。當EN為低電平時，轉換器開關關閉，在端口之間存在一個高阻抗狀態。除了電壓轉換，NCA9306-DVSR器件還可用于將400kHz總線與100kHz總線隔離開，方法是在快速模式通信過程中控制EN引腳以斷開較慢總線的連接。

產品特性

?適用于I2C應用中的SDA和SCL線路的2位雙向轉換器

?與I2C和系統管理總線(SMBus)兼容

?可以實現以下電壓之間的電平轉換

1.2V VREF1和1.8V, 2.5V, 3.3V或5V VREF2

1.8V VREF1和2.5V, 3.3V或5V VREF2

2.5V VREF1和3.3V或5V VREF2

3.3V VREF1和5V VREF2

?在無方向引腳的情況下提供雙向電壓轉換

?漏極開路I2C I/O端口(SCL1, SDA1, SCL2和SDA2)

?閂鎖性能超過100mA，符合JESD78 II類規范

?ESD保護性能超出JESD22標準

o2000V人體充放電模型(A114-A)

o1000V充電器件模型(C101)

?工作溫度：-40℃~105℃

?符合RoHS的封裝：VSSOP-8, TSSOP-8

應用場景

?I2C, SMBus, PMBus, MDIO, UART, 低速SDIO, GPIO和其他雙向信號接口

?服務器

?路由器（電信交換設備）

?個人計算機

?工業自動化

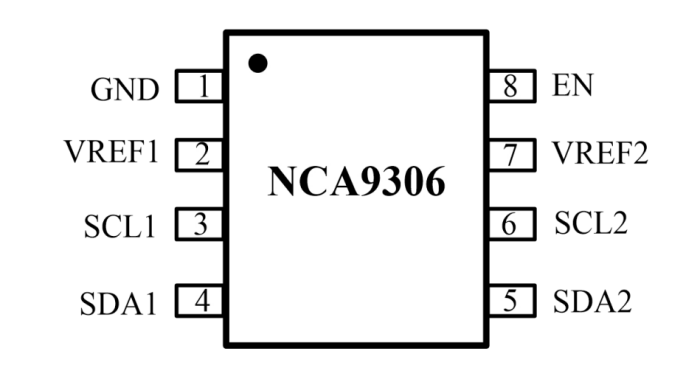

引腳

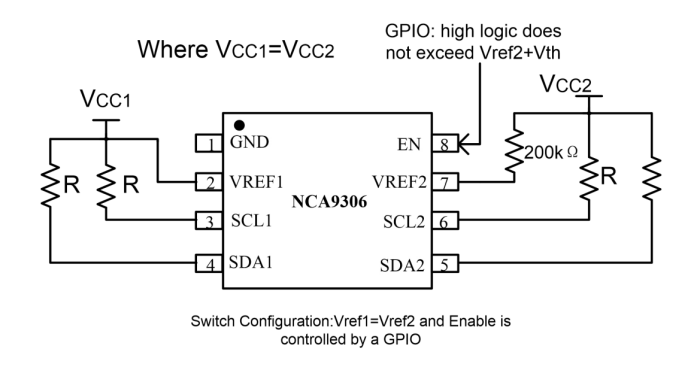

交換機配置

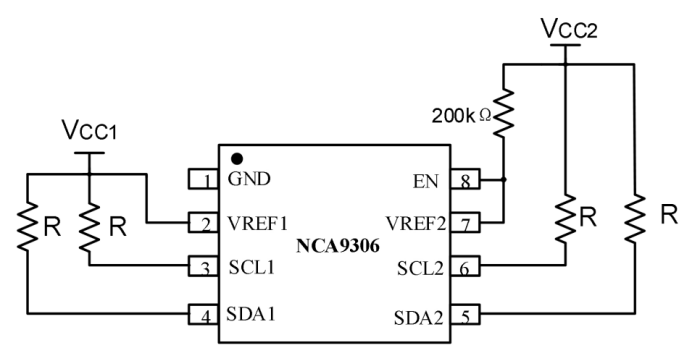

翻譯配置

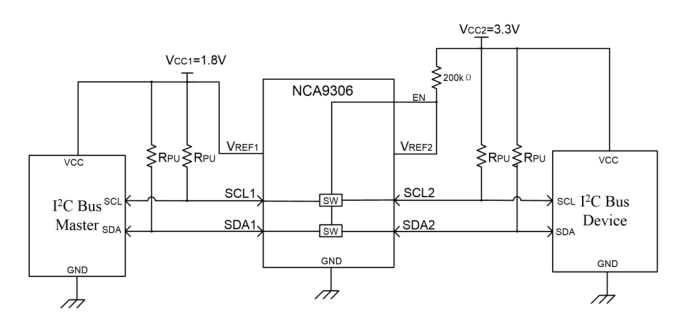

典型電路（開關始終啟用）

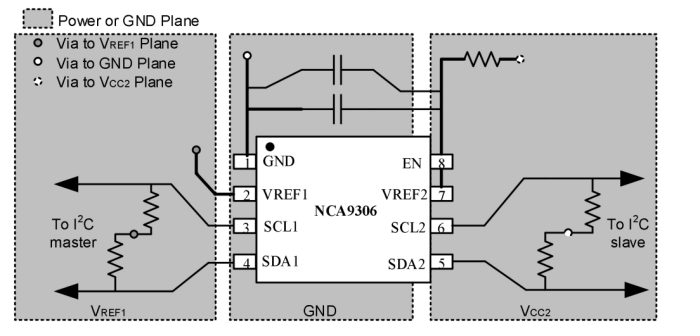

NCA9306布局示例
